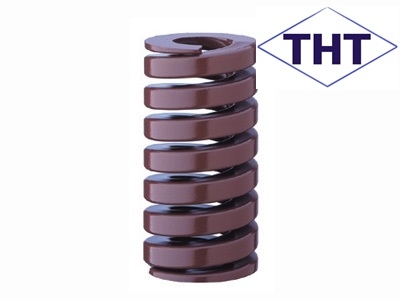

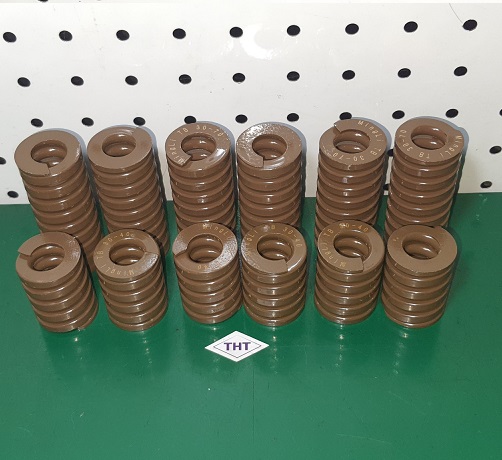

Lò xo khuôn mẫu màu nâu TB10

Bảng tra thông số lò xo:

Note:

• TF, TL, TM, TH, TB: Kí hiệu màu lò xo VÀNG, XANH DƯƠNG, ĐỎ, XANH LÁ , NÂU
• Outer diameter D(mm) Đường kính ngoài lò xo
• Side diameter d(mm) Đường kính trong lò xo
• Free length L(mm) Chiều dài lò xo chưa làm việc
• Spring Constant(N/mm) Độ cứng lò xo - Hằng số lò xo (N / mm)
• Load(N) Lực nén lò xo đơn tính (N) và kgf
• Deflection(mm) Khoảng cách nén của lò xo tương ứng chu kỳ làm việc
• Using times Chu kỳ làm việc 300.000 lần, 500.000 lần,  1.000.000 lần tương ứng khoảng cách nén của lò xo
• Working Temperature 30 to 150°C -Nhiệt độ làm việc từ -30 đến 150°C
• Contact: THT VIET NAM - Mobile: 084 9898 166

Thông tin tham khảo khác

Trong Linh kiện khuôn mẫu, tính toán chọn các Linh kiện khuôn mẫu đặc biệt quan trong và để đảm bảo năng suất và tuổi thọ cho khuôn. Việc chọn lò xo hồi phụ thuộc vào cách tính lực chọn lò xo mà chọn kích thước phù hợp.Ở đây chúng ta xem khuôn tương đối nhỏ và vừa.

Linh kiện khuôn mẫu lò xo dùng trong khuôn ép nhựa được tính toán cẩn thận trước khi chọn kích thước phù hợp.

Ta lấy hành trình cần thiết để đẩy sản phẩm ra S =25mm Khoảng cách đó đúng bằng khoảng cách từ mặt đầu của

tấm dẩy tới đáy tấm cối (bề mặt đáy của tấm hỗ trợ)

Chiều sâu phần chứa lò xo = A
Khoảng nén ban đầu = B
Khoảng nén của lò xo = F
Chiều dài tự do của lò xo = L
Đường kính chốt hồi = f 30

1. Hành trình thựcHành trình cần để đẩy sản phẩm: S = 25mm

2.Chọn kích thước của lò xo Chọn kích thước ngoài của lò xo D = 46mm cho kích thước lò xo từ catalog và chốt hồi đường kính = f 30

3. Giả thiết chiều dài tự nhiên của lò soThường lấy theo hành trình ( S ) * 2 + a Giả sử, chiều dài tự nhiên của lò xo ( L )= 60mm and 70mm

4. Chọn SWR46-60,  SWR46-70, SWS46-60, và SWR46-70 từ catalog, và xác nhận khoảng nén  F.

Linh kiện khuôn mẫu lò xo dùng trong khuôn ép nhựa được tính toán cẩn thận trước khi chọn kích thước phù hợp.
